管力閥（活塞式）產品說明書 管力閥結構 本閥門由上下碳鋼閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。 管力閥工作原理 當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉，反之即行開啟。 管力閥產品概述 管力閥是參照國內外同類型的產品進行設計。吸收微阻緩閉止回閥、液控止回蝶閥、多功能水利控制閥的基礎上研制而成，是水泵控制閥的換代產品。它兼具電動閥、電動蝶閥以及止回閥的功能，并通過快關和緩閉的動作來消除水錘危害，保護水泵及管網系數安全。該閥是當前國內外結構新穎、性能可靠、進行可靠的泵站新型控制設備，主要用于自動化給排水泵站的離心泵、冶金、石化、水司、市政、環保等行業供排水系統。 管力閥主要技術參數： | 名稱 | 公稱通徑 | 適用溫度℃ | 適用介質 | 流阻系數 | 最低工作壓力（MPa） | | 參數 | DN150-DN2000 | 0-120 | 泥污、污水 油品、海水 | 0.3-1.1 | ≥0.1 | | 名稱 | 關閥時間（可調） | 開閥時間（可調） | 結構長度標準 | 法蘭標準 | 泄漏量 | | 參數 | 快關1-3秒
慢關5-90秒 | 20-60秒 | GB2221-89 | GB/T79-94 | GB/T 13927-92 |

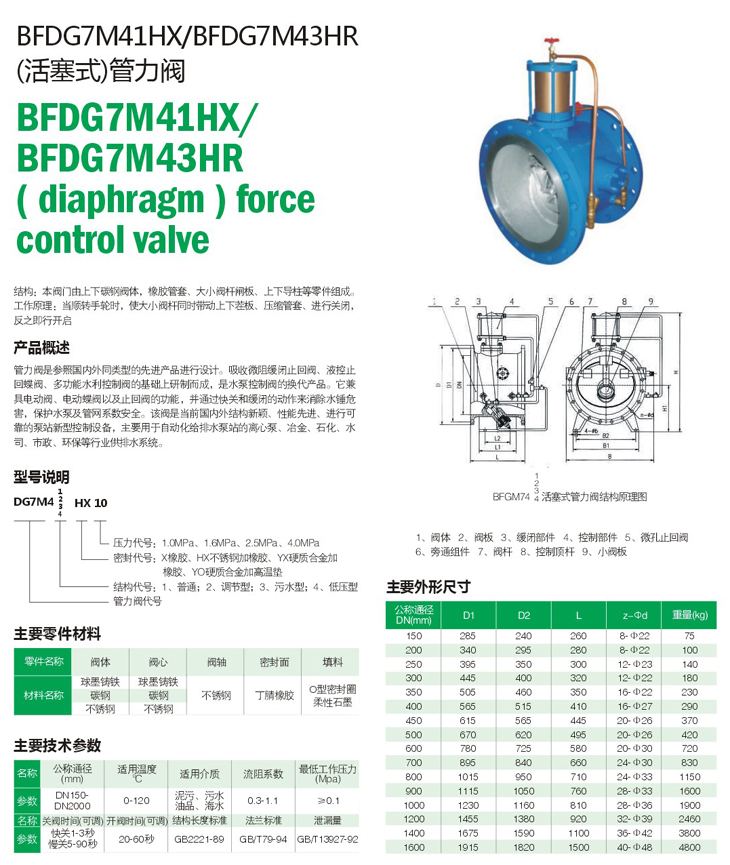

活塞式管力閥主要規格尺寸結構圖：
膜片式管力閥產品概述： 管力閥是參照國內外同類型的產品進行設計。吸收微阻緩閉止回閥、液控止回蝶閥、多功能水利控制閥的基礎上研制而成，是水泵控制閥的換代產品。它兼具電動閥、電動蝶閥以及止回閥的功能，并通過快關和緩閉的動作來消除水錘危害，保護水泵及管網系數安全。該閥是當前國內外結構新穎、性能可靠、進行可靠的泵站新型控制設備，主要用于自動化給排水泵站的離心泵、冶金、石化、水司、市政、環保等行業供排水系統。 膜片式管力閥主要技術參數 | 名稱 | 公稱通徑 | 適用溫度℃ | 適用介質 | 流阻系數 | 最低工作壓力（MPa） | | 參數 | DN150-DN2000 | 0-120 | 泥污、污水 油品、海水 | 0.3-1.1 | ≥0.1 | | 名稱 | 關閥時間（可調） | 開閥時間（可調） | 結構長度標準 | 法蘭標準 | 泄漏量 | | 參數 | 快關1-3秒
慢關5-90秒 | 20-60秒 | GB2221-89 | GB/T79-94 | GB/T 13927-92 |

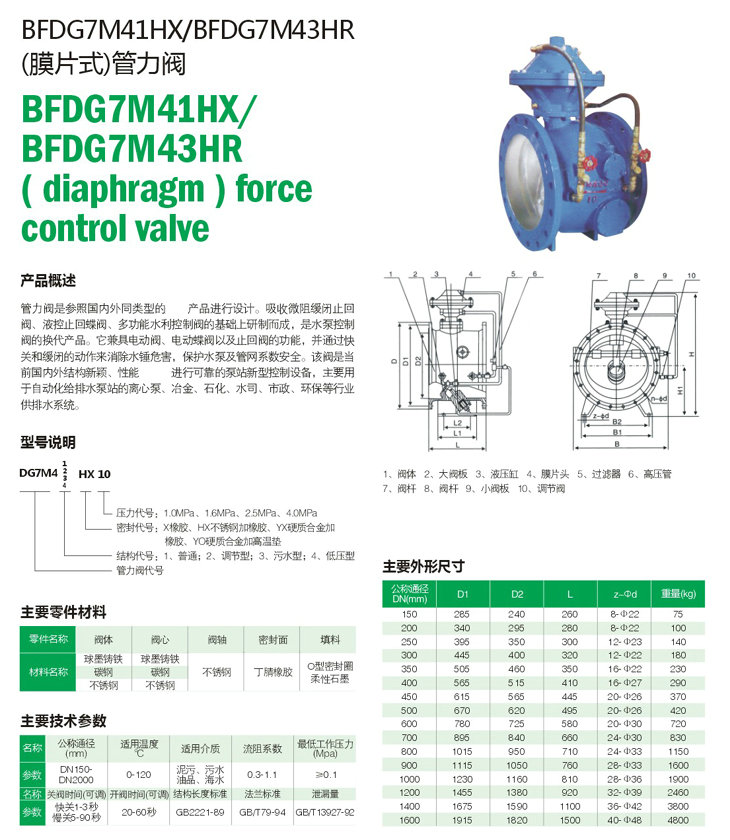

膜片式管力閥主要規格尺寸結構圖：
|
