暗桿楔式閘閥密封面采用不銹鋼和硬質合金，使用壽命長。采用柔性石墨填料、密封可靠、操作輕便靈活。驅動方式分手動、電動、氣動、齒輪傳動；結構型：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。廣泛適用于石油化工，冶金，水處理，火力發電廠等油品、水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

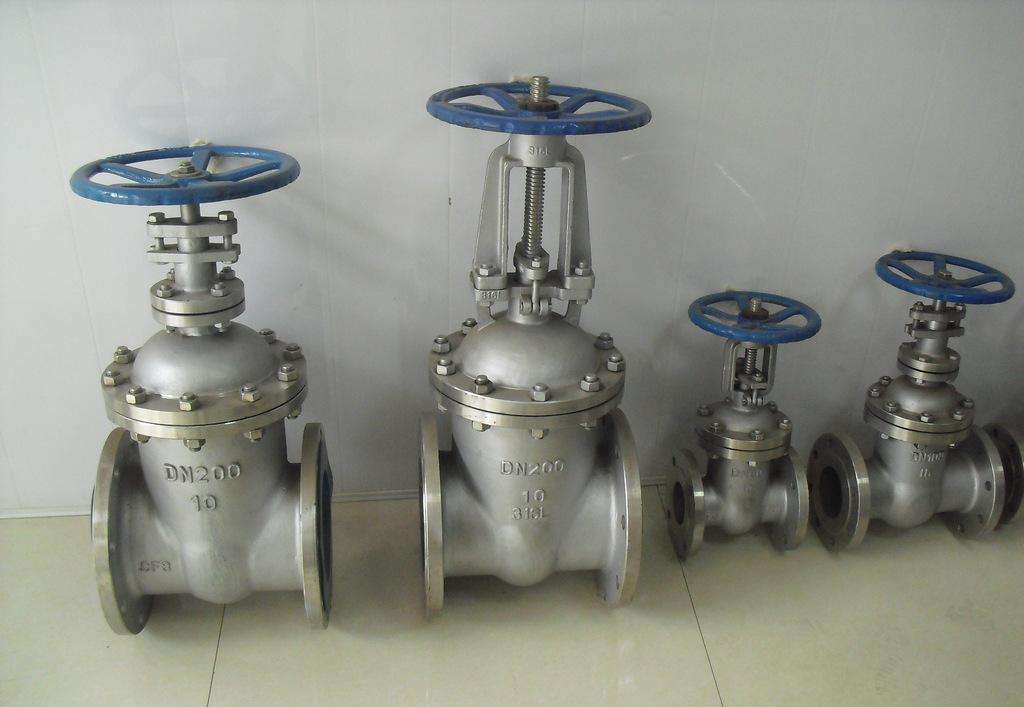

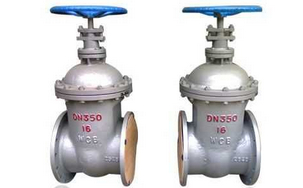

Z45H暗桿楔式閘閥實物圖片
性能：
|
型號
|
公稱壓力MPa
|
試驗壓力MPa
|
工作溫度
|
使用介質
|
|
密封
|
強度
|
|
Z45H-10C
Z45W-10P
Z45T-10C
|
1.0
|
1.1
|
1.5
|
-29~425℃
|
水、蒸汽、油品
|
|
Z45H-16C
Z45W-16P
Z45T-16C
|
1.6
|
1.76
|
2.4
|
Z45H暗桿楔式閘閥的主要材料：
|
型號
|
閥體、閥蓋、閘板
|
密封圈
|
閥 桿
|
填 料
|
|
Z45H-10C
Z45W-10P
Z45T-10C
|
碳鋼、不銹鋼
|
不銹鋼
黃銅
|
不銹鋼、銅
|
柔性石墨環
浸油石棉盤根
|
|
Z45T-16C
Z45W-16P
Z45H-16C
|
Z45H暗桿楔式閘閥主要外形尺寸：
|
口 徑
DN（mm)
|
Z45H-10C
|
Z45H-16C
|
|
L
|
D
|
H
|
D0
|
L
|
D
|
H
|
D0
|
|
40
|
165
|
145
|
300
|
160
|
240
|
345
|
200
|
160
|
|
50
|
178
|
160
|
300
|
180
|
250
|
355
|
240
|
180
|
|
65
|
190
|
180
|
340
|
180
|
270
|
375
|
240
|
180
|
|
80
|
203
|
195
|
360
|
200
|
280
|
435
|
280
|
200
|
|
100
|
229
|
215
|
400
|
200
|
300
|
500
|
320
|
200
|
|
125
|
254
|
245
|
500
|
240
|
325
|
615
|
360
|
240
|
|
150
|
267
|
280
|
550
|
240
|
350
|
675
|
360
|
240
|
|
200
|
292
|
335
|
620
|
320
|
400
|
750
|
400
|
320
|
|
250
|
330
|
390
|
700
|
320
|
450
|
970
|
450
|
320
|
|
300
|
356
|
440
|
800
|
400
|
500
|
1145
|
560
|
400
|
|
350
|
381
|
500
|
950
|
400
|
550
|
-
|
-
|
400
|
|
400
|
406
|
565
|
1050
|
500
|
600
|
-
|
-
|
500
|
|
450
|
432
|
615
|
1175
|
500
|
650
|
-
|
-
|
500
|
|
500
|
457
|
670
|
1410
|
720
|
700
|
-
|
-
|
720
|
|
600
|
508
|
780
|
1550
|
720
|
800
|
-
|
-
|
720
|
|
700
|
610
|
895
|
1800
|
800
|
900
|
-
|
-
|
800
|
|
800
|
660
|
1010
|
2170
|
-
|
-
|
-
|
-
|
-
|
|
900
|
711
|
1110
|
2300
|
-
|
-
|
-
|
-
|
-
|
|
1000
|
811
|
1220
|
2600
|
-
|
-
|
-
|
-
|
-
|
|
1200
|
1015
|
1450
|
-
|
-
|
-
|
-
|
-
|
-
|
暗桿楔式閘閥尺寸圖:
